1200×4000水泥管模具是近幾年新興的一種水泥涵管模具，可用于生產(chǎn)長(zhǎng)度4米，內(nèi)徑1200mm的柔性承插口混凝土管，該模具承口深度完全按照國家標(biāo)準(zhǔn)設(shè)計(jì)制造，保證了管子大小頭安裝時(shí)的預(yù)留間隙與接口的直徑尺寸。

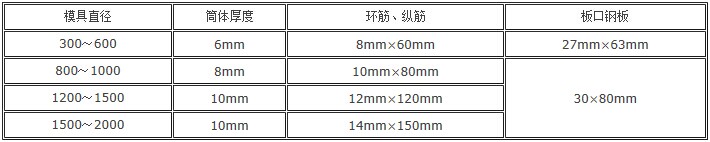

1. 水泥管模具要有足夠的剛度，這是保證模具經(jīng)過多次周轉(zhuǎn)使用后仍能保持原狀的前提條件；

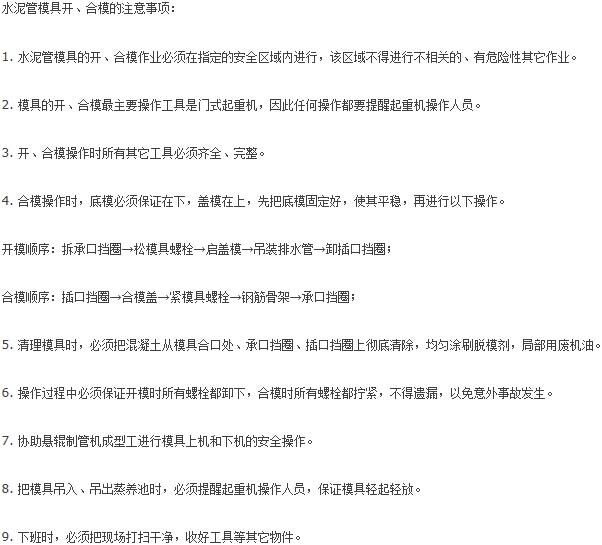

2. 制作質(zhì)量，除了尺寸準(zhǔn)確外，合縫、擋圈處的細(xì)節(jié)設(shè)計(jì)制作也很重要。我公司生產(chǎn)的水泥管模具采用單縫模，相比雙縫模，其拆裝方便，不易變形。根據(jù)懸輥機(jī)的工藝特點(diǎn)和成型后的管體尺寸要求，擋圈控制內(nèi)徑的尺寸應(yīng)比規(guī)定值大3~5mm。另外，水泥管模具筒體縱向應(yīng)盡量避免接板以防焊接后變形影響管體的順直度。

水泥管用的混凝土屬于有一定抗?jié)B要求的混凝土。根據(jù)懸輥成型工藝的特點(diǎn)，在混凝土的配合比設(shè)計(jì)中，砂率要比普通混凝土2%~6%，這樣才有足夠的砂漿填充石子的空隙，達(dá)到較高的致密度。通常懸輥機(jī)用的混凝土砂率為30%~40%。經(jīng)試配，對(duì)C30混凝土，我們采用的施工配合比（水泥：砂：石：水）為1:2.25:4.00:0.39，工作度為27，砂率為36%。

水泥管用混凝土因水灰比低，集料又常使用碎石，攪拌時(shí)不易分散均勻，針對(duì)這些原因，我們?cè)谑┕ぶ羞x擇強(qiáng)制式攪拌機(jī)，并適當(dāng)延長(zhǎng)攪拌時(shí)時(shí)，一般從2~3min，同時(shí)嚴(yán)格控制集料稱量的準(zhǔn)確。但實(shí)際操作中，考慮到成型后管體的外觀質(zhì)量，通常第一次料漿拌得較稀，坍落度控制在2~4cm之間。
