由于頂進施工不需要開挖面層，并且能夠穿越公路、鐵道、河川、地面建筑物、地下構筑物以及各種地下管線等，因此，它的應用越來越廣泛。作為頂進施工的優選管材——柔性接口鋼承口管具有強度高、有效受力面積大、頂進施工時容易糾偏等特點而被廣泛采用。大口徑柔性接口鋼承口管的生產工藝多種多樣，有離心工藝、懸輥工藝、立式芯模振動工藝以及立式組合插入振動工藝等。而我們采用的人工振動、快速脫模工藝同上述幾種工藝相比，具有成本低、日產量高、管身混凝土密實性好等特點。特別是青州市海煜重工有限公司研發的組合式多用途水泥制管模具，使一套模具通過簡單的組合，能生產出平口、企口、柔性接口鋼承口等多種接口形式的管材，在經濟上、技術上均有一定的優勢�，F(xiàn)以Φ2400mm×2000mm大口徑柔性接口鋼承口管為例作簡單介紹。

1 管材的結構尺寸與水泥制管模具的設計

1.1 管材的結構尺寸

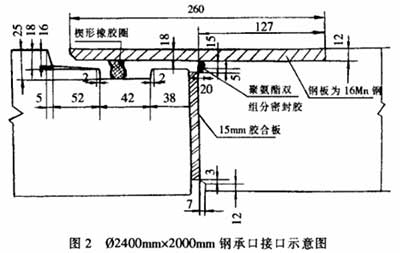

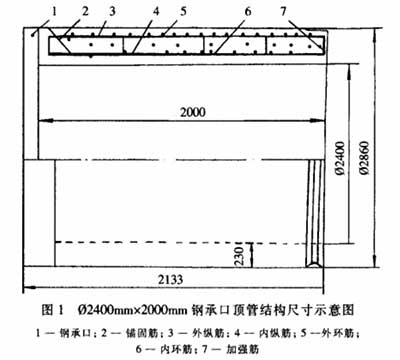

我們在這幾年為解決企業對水泥制管模具需求數量大，但資金短缺，不能大量購進水泥管模具的矛盾，參考國外設備技術，開始進行快速脫模技術的研究，主要目的就是加快水泥涵管模具的周轉效率。當時主要用于懸輥機的Φ800mm~Φ1500mm平口管生產。我先后成功組織了Φ2400mm×1500mm人工振動平口管、Φ2400mm×2000mm懸輥工藝企口管和平口管等大口徑管材的生產。憑借以上經驗，試制Φ2400mm×2000mm大口徑柔性接口鋼承口管采用人工振動，管端一次成型、快速脫模工藝，管材的有效長度、壁厚沿用企口管標準，管材的結構尺寸、接口尺寸參照JC/T640-1996《頂井施工法用鋼筋混凝土排水管》標準設計，具體尺寸如圖1和圖2所示。
1.2 水泥制管模具的設計

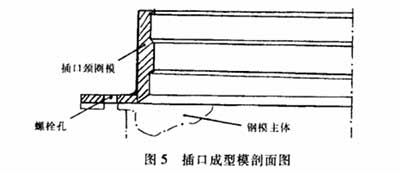

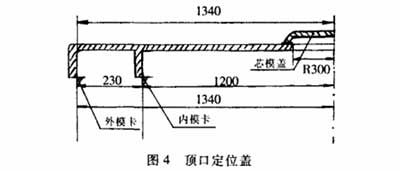

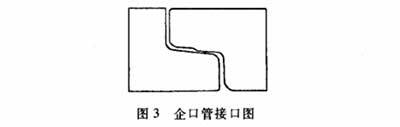

鋼承口管與企口管（企口管接口形式見圖3）相比，只是接口形式不一樣，因此，用快速脫模方式生產鋼承口管，關鍵在于解決如何成型鋼承口和插口及成型后快速脫模。比較其他工藝，由于成型后的水泥管模具必須垂直一次性豎立脫模與成型混凝土管分離，如對插口端模具不做特殊處理，會在脫模過程中破壞插口造型。根據插口形狀及成型后應易于脫模的要求，插口端模設計分兩部分，上半部分是整體式定位蓋（見圖4），下半部分是插口成型模具二片式頸圈（見圖5）。
插口成型模（二片頸圈）與主體模具之間用螺栓連接，為保證成品精度，插口成型模與頂口定位蓋連接平面設計有兩處定位配合凹凸槽。脫模時先拆去連接螺栓，分別脫去插口成型頸圈，使插口端與管體及鋼承口端與主體模具分離，從而使快速豎式脫模成為可能�？紤]到鋼承口端成型如用碾壓方式，工藝過于復雜，水泥制管模具費用偏高，而且鋼筋籠的焊接組裝較為困難等因素，所以采用鋼承口端朝下，插口端朝上的成型方式。這樣的設計既能保證插口的形狀，又有利于鋼筋骨架的焊接拼裝，還有利于快速脫模的實現。

2 振動成型、快速脫模工藝技術

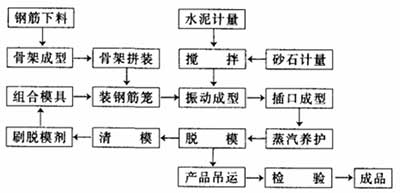

2.1 生產流程（生產流程見圖6）
2.2 混凝土及原材料

根據長距離、曲線頂進施工的特點，產品混凝土強度設計等級為C50，蒸養后混凝土強度能達到40MPa以上。在混凝土攪拌及原材料選用上應注意以下幾個方面：混凝土宜采用強制式單/雙軸臥式攪拌機攪拌；外加劑應選用適合蒸汽養護的早強型高效減水劑，外加劑的摻量與加入方法應進行實驗；混凝土為干硬性，坍落度為0，手搓能成團，觸及會粉碎；水泥宜先用不低于52.5級的普通硅酸鹽水泥。每m³混凝土水泥用量不宜低于400kg；細骨料宜選用中砂，細度模數為2.3~3.0，含泥量應小于1%，砂率控制在35%~38%為宜；粗骨料宜先用5~30mm連續級配的碎石，最大粒徑不應大于31.5mm，針片狀顆粒含量不宜大于5.0%，含泥量應小于1%，泥塊含量（重量比）不應大于0.5%；鋼筋宜選用冷軋帶肋鋼筋，配筋應滿足技術規范要求；承口鋼套環宜先用16Mn鋼板制作。

2.3 鋼筋骨架拼裝

鋼筋骨架宜采用滾焊成型，鋼承口環內外焊縫應磨平，尺寸偏差不大于1.5mm，鋼筋內架套上內、外模后，鋼承口環與內層鋼筋骨架應通過錨固筋焊接定位，確保鋼筋骨架、鋼承口環在模具內相對固定，振動成型時不發生偏移。

2.4 成型原理及成型制度

振動棒宜選用不同直徑的國產優質50mm或70mm電動軟軸行星式高頻內部插入振動器，其振動頻率應不小于11000次/min。振動器配置數量4~6個。一人一棒圍模作業。人工振搗過程中應注意發揮整體作用，首先使喂入模具內的混凝土具有流動性，充滿模型并排出氣體，從而得到密實的混凝土結構。其次，由于混凝土施加的是高頻振動，水泥顆粒也產生了極大的相對振動，在撞擊過程中使水泥顆粒表面產生的凝膠體殼脫落，不斷露出新的表面，加強了水化作用，增強了吸附分散和化學分散，提高了單位體積內膠體的數量，從而提高了水泥石的密實度與強度。為了使管端混凝土更加密實，并成型出插口形狀，具體的成型制度如下：喂料皮帶機把混凝土料均勻地喂入內外模的間隔內，待混凝土混合料喂入的高度達到管長的1/3時開始人工振動，混凝土邊喂邊振動至模具上端時，混凝土在模內應保持一個水平的平面高度，不能一邊高一邊低，一邊干一邊過于水漬。料上至模頂端平面后，應繼續喂料堆高6~10cm，然后蓋上頂口定位蓋，人工碾壓使混凝土端口平面密實并與內外模間隔板齊平。管材成型后，馬上罩上蒸養帆布罩，進行罩式帶模蒸汽養護。蒸養完成后，管材前期強度基本達到65%~70%。馬上脫去芯模、頂端插口模、外模。脫模后對內外表面特別是外表面進行全面的修飾，保證外表面光滑平整。

2.5 蒸養制度

蒸汽養護時宜采用罩式蒸汽養護，具體蒸養制度如表1所示。

升溫溫度/℃			恒溫溫度/℃		降溫時間	合計用時
第1h	第2h	第3h	第4h	第5h	/h	/h
40±5	60±5	80±5	80±5	80±5	1	6

2.6 鋼套的防腐處理及鋼套處凹槽處理

鋼套處凹槽四周的浮漿除去后用聚氨脂雙組份密封膠密封，確保鋼套與混凝土結合處不滲水；對鋼套的裸露部分除銹后用環氧富鋅漆做底漆，漆二度，每度約30u，環氧瀝表漆二度，每度約80u，確保鋼承口環的防腐性能。

3 管材性能

Φ2400mm×2000mm柔性接口鋼承口管的外壓荷載，內水壓力是按照GB/T11836《混凝土和鋼筋混凝土排水管》中Ⅱ級管標準設計的，外荷載、內水壓實際測試結果均超過標準要求�；炷�土實測28d強度均在50MPa以上。

4 工程應用

南寧市江南污水干管工程，在管線經過邕江一橋下時，由于客觀條件的限制，Φ2400mm污水干管無法采用大開挖埋設，只能采用頂進施工，整個工程頂管長度為54m，采用兩頭開頂，中間對接的施工方法�？紤]到該頂管工程的距離、曲線頂進（曲率半徑為60m）、大口徑等特點，設計單位選用柔性接口鋼承口管作為頂管管材。曲線頂進長度為34m，其中圓弧長度為18m，兩端同時頂進，在地下順利進行了暗接。

5 結語

利用人工振動、快速脫模工藝技術生產大口徑柔性鋼承口管，一方面設備投入較少，只是在原有平口模具的基礎上添加了底模和插口成型模圈，外加幾套振動棒；另一方面又繼承了人工振動、快速脫模工藝的技術特點，特別是組合式、多用途模具的設計成功，使企業生產大口徑混凝土管找到了既經濟又快捷的途徑，既適應了市場需求又滿足頂進施工的技術要求，具有良好的經濟和社會效益。
