一、冷沖壓工藝矯正模具變形的方法

金屬材料在受力時能夠產生顯著的變形而不破裂。當外力超過材料的屈服極限后，開始塑性變形；如果再加大外力至超過材料的極限強度，便開始斷裂。冷沖壓就是利用金屬的這種性質，使材料斷裂或變形，從而得到所需形狀和精度要求的制件。我們?cè)谛迯?fù)模具時，就常采用上述原理和工藝。

1. 采用機械壓力擠壓矯正

1.1 有中小型液壓機的機械壓機的桿廠，可在壓機上進行矯正彎曲變形。

1.2 一般桿廠可自制設備。如圖1所示土平臺，這種設備價格低，制造工藝簡便，各桿廠均有條件制造，該設備既可用于檢測檢驗，又可用于緊固模具。如裝上圖2（a）所示的手動壓機或圖2（b）所示千斤頂壓機裝置，則可作壓機使用。壓機裝置如裝上滑輪，則能任意移動壓力點的位置，提高矯正效率。

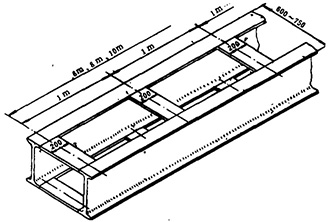

圖1 土平臺（上壓機兩用）示意圖

土平臺用36～40#工字鋼焊接而成，它的平面度與水平位置的校正可用自準直儀、水平儀等測量?jī)x器，亦可用土方以Φ12～Φ16透明塑料管注入清水校正，其精確度在總長范圍內小于2mm。

（a）手動壓機示意圖 （b）千斤頂壓機示意圖

1-絲桿；2-螺母；3-上橫梁；4-雙立柱；5、9-上平臺；6-下橫梁；7-滑輪；8-鋼結構下座；10-四立柱；11-50～100t千斤頂；12-鋼結構上蓋

1.3 采用壓力矯正模具的變形比用火焰矯正的矯正區域大，因此，在確定檢修工藝方案時應有所選擇。進行壓力矯正時，一般先矯兩端分段模直線度，后矯中間段，具體需視模具的長度、變形情況而定。壓力的大小視模具變形程度及其回彈性而定。

2. 手工矯正法

2.1 扳正法：是矯正扭曲的最好方法之一。

2.2 錘擊法：通過錘擊使金屬板材延展，達到矯正的目的。

2.3 扇打法：用一個錘子擊打變形的部位，而用另一個錘子抵住與錘擊點位置的另一方，使錘擊力集中在變形位置上，從而得到較好的矯正效果。

二、火焰加熱工藝矯正模具變形

1. 基本知識

火焰矯正法是利用金屬材料熱膨脹的基本性能，對金屬材料進行矯正。決定火焰矯正效果的因素有：（1）火焰加熱的位置；（2）火焰加熱的形狀；（3）火焰加熱的熱量。不同的加熱位置和加熱形狀可以矯正不同方向的變形；不同的加熱熱量則具有不同的矯正變形的能力。一般情況下，熱量越大則矯正變形量也越大。

2. 熱拱曲構件的收縮余量

熱拱曲的基本原理（圖3）是在毛料上進行三角A-B-C局部加熱，加熱部分受熱后向各方膨脹，但由于這部分處于高溫狀態，機械性能降低，切向脹不出去，只能向厚度方向膨脹；冷卻后（可用冷水冷卻）三角形ABC本身又向里收縮，通過一脹一縮，便由ABC縮小成A’B’C’。

如把毛料的四周對稱而又均勻地分區加熱（加熱區域盡量不要重復），那么毛料就會逐漸向里收縮，直至拱成預定的形狀。當然，熱拱曲零件不可能一次就收縮成形，它與零件的形狀、拱曲的程度、加熱點的多少、加熱溫度、材質等因素有關，一般情況下，加熱點越多拱曲越厲害。要取得熱拱曲各種零件的預定效果，還應在實際工作中探索規律、積累經驗。

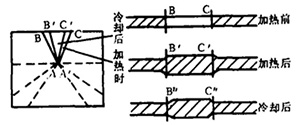

圖3 熱拱曲基本原理

3. 火焰矯正的加熱形狀

3.1 點狀加熱：用烤把在鋼材上烤列圓點，圓點的數目可根據構件的特點和變形情況確定。

3.2 線狀加熱：將金屬材料烤紅一條線，進行線狀加熱時，烤把有三種移動形式：直線加熱（火焰沿直線前進）、鏈狀加熱（火焰沿線圓圈式前進）、帶狀加熱（火焰沿直線方向前進的同時作橫向搖動）。

4. 火焰矯正加熱用火焰

一般采用氧一乙炔中性火焰。氣焊使用的可燃?xì)怏w是乙炔，氧和乙炔混合燃燒的火焰即為氧一乙炔焰。

4.1 氧氣：氧不能自燃但能助燃，它和乙炔混合燃燒時可產生大量的熱。焊接用的氧氣純度應不低于98.5%。

4.2 乙炔：乙炔（C₂H₂）是一種有特殊氣味的無色可燃?xì)怏w，當壓力超過1.5個大氣壓或溫度高于300℃時，遇火就會爆炸，壓力超過2個大氣壓則會自行爆炸。焊接用的乙炔由碳化鈣（電石）與水作用而產生的，反應式為：CaC₂+2H₂O→Ca(OH)₂+C₂H₂↑

4.3 氧一乙炔焰的構造及性質：焊接火焰由氧與乙炔氣體混合燃燒而形成，它由焰心、內焰和外焰三部分組成。

火焰內部為焰心、氧和乙炔的混合氣體在焰心內部被加熱至著火溫度。在焰心的外層，乙炔分解成碳和氧氣，分解形成的碳粒呈白熱狀態，發出強烈的白光，所以，焰心也是火焰中最明亮的部分，焰心最外層的溫度為1000℃左右。

火焰中間部分為內焰，呈杏核形，為深藍色。在此區域內，氧與乙炔發生第一階段燃燒：2C+H₂+O₂→2CO+H₂，這一區域的溫度最高，距內焰末端2～4mm處的溫度可達3150℃，且CO及H₂能起還原作用，故氣焊一般都在此區域進行。

火焰最外層稱外焰，顏色由內向外逐漸由淡紫色變?yōu)槌赛S色。這一區域的溫度約為1200～2500℃。

根據氧和乙炔的比例不同，氣焊火焰可分為中性焰（O₂:C₂H₂=1.1～1.2）、氧化焰（O₂:C₂H₂>1.2）、碳化焰（O₂:C₂H₂<1）三種，應用最廣的為中性焰。模具的火焰矯正一般也都是中性焰。

火焰溫度的高低主要與混合氣體的成分有關，中性焰的構造及溫度分布見圖4。

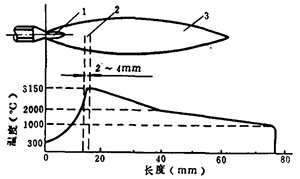

圖4 中性焰構造及溫度分布圖

火焰在橫向斷面的溫度也是不同的，斷面中心溫度最高，越向邊緣溫度越低。

5. 火焰矯正加熱溫度色澤鑒別法（表1）。

色澤	溫度（℃）	色澤	溫度（℃）
暗中透出微亮	500～520	淺紅色	900
暗褐色	600	橙黃色	960
紅褐色	650	黃色	1000
暗櫻紅色	700	淺黃色	1050
櫻紅色	750	黃白色	1100
淺櫻色	800	白色	1240～1400
紅色	850

三、火焰加熱工藝矯正模具變形的方法與示例

1. 根據模具檢測情況確定檢修方案

當鋼結構變形量較大或呈弧形時，一般宜采用火焰矯正，其它情況下一般不用。

2. 確定矯正的順序

根據模具結構的變形情況，一般先矯正點的變形（主要變形），后矯正局部變形（次要變形）；先矯正下部結構，后矯正上部結構。

3. 確定火焰矯正的位置及范圍

4. 火焰矯正模具結構（構件與零件）變形實例

4.1 如模具產生凸大弧變形，可按A-B-C-D-E點順序進行火焰矯正。由于模具是空腹圓筒形，矯正時上下模應分開進行。三角形加熱位置多數在分模面兩側加強板與管壁處，因此，必須用兩把焊距在兩側同時進行加熱并同時冷卻收縮，以防冷熱不均產生局部變形，造成模具扭曲。另外，加熱量必須適當掌握，如果熱量過大，熱必造成收縮過大，使模具向相反方向變形。

4.2 在模具兩端或中間適當位置采用緊固或頂壓后施工，能使矯正效果更好。同樣，在采用壓力機械矯正模具變形時，可以結合火焰加熱法同時進行矯正工作。

4.3 如模具加強板、縱橫筋板等發生扭曲變形，則采用手工矯正法為佳。

4.4 需要焊接或補焊工序，均在矯正工序前進行，但分段模連接處的管內壁接縫，連接法蘭的外接角縫的焊縫，可在最后焊接磨平。
