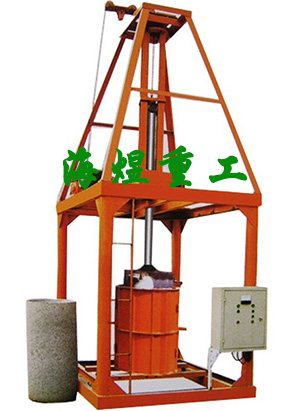

立式水泥制管機主要是由轉盤、機架、主軸、副軸、模殼、旋轉和升降系統等部分組成。全機主要參數：

1. 主軸：采用直徑80mm圓鋼，行程1400mm，轉速108r/min；

2. 副軸：采用直徑60mm圓鋼，行程200mm，轉速108r/min；

3. 齒輪組：采用一組M17大小傘形齒輪；

4. 主軸傳動：皮帶盤速比=3.91，傘齒速比=2.16，總速比=8.41，配用6極17kw電機，轉速980r/min；

5. 主軸升降：皮帶盤速比=2，蝸桿箱速比=23.5，總速比＝47，配用4極3kw電機，轉速1460r/min；

6. 副軸升降：皮帶盤速比＝2.67，蝸桿箱速比＝23.5，總速比＝63.3，配用4極1kw電機，轉速1460r/min。

立式水泥制管機的主要優點：

一、工效高。以生產內徑15cm和30cm水泥管為例：過去手工澆搗，10個勞動力，一天只能生產30多節內徑15cm的水泥管或20多節內徑30cm的水泥管；現在改為機制，僅需三人操作，同樣時間，即可分別生產以上兩種規格水泥管300多節或200多節，工效提高10倍以上。

二、用效省。機制的管壁較薄，同時采用干硬性混凝土集中預制，因此用料節省。如手工預制內徑30cm、長100cm、壁厚3.5cm的水泥管，每節管需水泥18kg、黃砂34kg、石子50kg；而內徑30cm、管長107cm、壁厚3cm的機制水泥管，只用水泥11kg、黃砂31.5kg、石子38kg，機制水泥管比手工水泥管節省水泥34.1%、黃砂7.3%、石子24%。據初步統計，預制廠一年生產內徑30cm水泥管13027節，可節省水泥95t、黃砂32t、石子156t，材料費10萬多元。

三、造價低。機制水泥管由于節省了材料，提高了工效，成本顯著下降。內徑15cm手工水泥管售價每節26元，機制水泥管12元，機制水泥管比手工水泥管單價降低54%；內徑30cm手工管售價59元，機制管售價33元，機制管比手工管單價降低44%；其它大規格的機制管也比手工管單價降低30%以上。

四、質量好。手工澆搗水泥管經常出現不密實現象，管子內外表面不光滑，甚至有蜂窩，次品較多。機制水泥管內外管壁光滑，密實度高，強度大，次品少，深受客戶歡迎。
