水泥井管模具由以下幾部分組成：

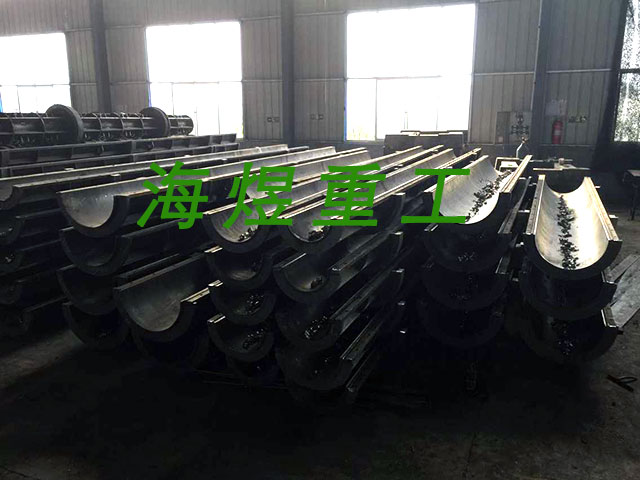

1. 殼體：由8mm厚鋼板，按對角線剖開做成兩半。合縫處加25mm厚扁鋼與殼體板焊接，刨成企口縫。每半殼體有12mm厚縱筋3條及環筋6條。上下模用鉸鏈螺絲連接。

2. 柱叉板：按柱叉設計尺寸組焊成箱形構件，在柱叉位置殼體上鉆孔用螺絲與殼體連接。此構件可單獨拆裝，需要留柱叉時就裝上，不留柱叉時用木塞將殼體孔眼堵上即可。

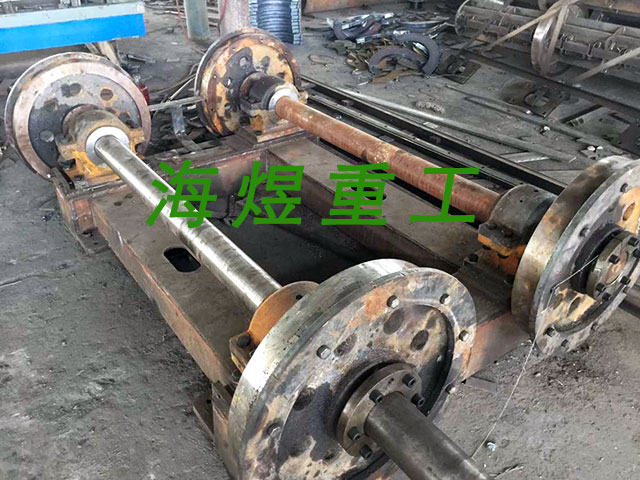

3. 跑輪及支架：跑輪及支架均用鑄鋼制成。先將支架粗車后與殼體組合，整體加工支架外圓及殼體端板平面，以保證跑輪與殼體的同心度及柱端面與柱軸線的垂直度。跑輪外徑600mm，跑輪間距2000mm。跑輪單獨加工后與支架用螺絲連接。

4. 預留孔螺釘：按設計孔眼尺寸及位置在殼體上鉆孔，孔外焊母絲，裝上預留孔螺釘，釘頭伸入模內的深度等于柱子壁厚。釘頭略帶錐度便于離心成型后拆除。柱子三面留孔、預留孔直徑為30mm�？紤]到未留孔的一面需有配重與之對稱，達到離心時的動平衡，因此在未留孔的一面加焊了一定重量的配重塊。

5. 堵板：離心井管為非預應力構件，也不是漿錨節點、因此堵板構造極為簡單，做成一塊10mm厚圓形平板插入模端止口內即可。
